十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

今天翻出了老爸的备用机玩玩,2004年7月上市的机型到现在正好15年。

这个机子应该是2005年底买的,忘了多少钱了,当年独特的外观设计实在是惊艳,不像现在的手机,都在仿苹果。

现在的很多安卓手机,不显示UI看正脸,都傻傻分不清型号,可谓是千篇一律。而在十多年前,手机外观可谓百花齐放,其中诺基亚7610非常经典。


说起诺基亚7610,现在给人一种“半月弯刀”的既视感,整机呈现不对称之美,就连键盘都形成了螺旋形状的姿态,展现出优雅之美。而7610的前身是一款名叫7600的手机,外号叫做“叶子”,诺基亚7610左边的圆弧过渡十分贴合左手掌面的曲线,右手握持时则由于垂直的边角而令人感到偏硬。也是电视剧“小爸爸”于果使用的手机,当年火遍大江南北。


此外诺基亚7610是一部Symbian S60v2系统的智能手机,100万像素的COMS摄像头在当时属于绝对的高端。当然,这跟现在没法比,现在的智能手机就连前置摄像头都做到3200万像素了。

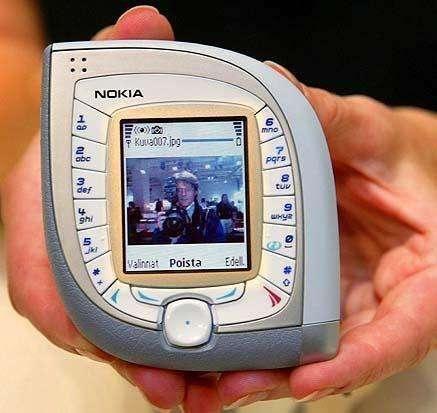

诺基亚7600外观:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

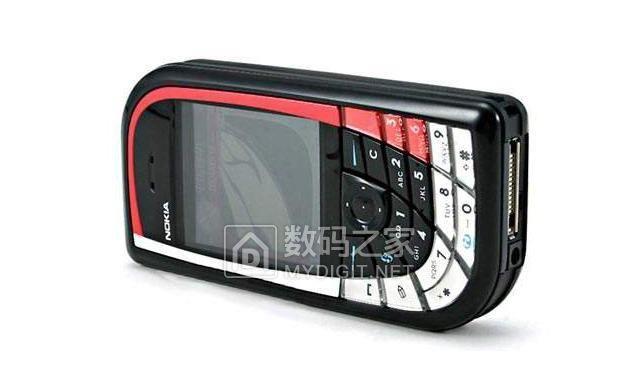

诺基亚7610,外观上有不少“前辈”7600的影子:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

基本参数

上市日期:2004年07月

操作系统:Symbian OS S60v2FP1

机身颜色:可换外壳,白色+红色和黑色+红色

CPU:ARM9 123MHz

RAM:16MB SDRAM

ROM:40MB(32MB+8MB,用户可用约8MB)

屏幕材质:TFT屏幕分辨率:176×208像素

存储卡:RS-MMC卡

扩展容量:标配64MB存储卡一张,最大支持1GB

电池类型:可拆卸式电池

网络支持:GSM 900/1800/1900三频

蓝牙:支持

USB数据接口:支持

后置摄像头:100万像素

视频拍摄:支持

数码变焦:4倍数码变焦

手机尺寸:108.6×53×18.7㎜

手机重量:118 克

音乐播放:支持MP3/AAC/MIDI格式

视频支持:内置RealPlayer,支持RM/3GP等格式

常用功能:计算器,日程表,电子书,闹钟,日历,录音机

商务功能:语音助手

以下进入拆解环节

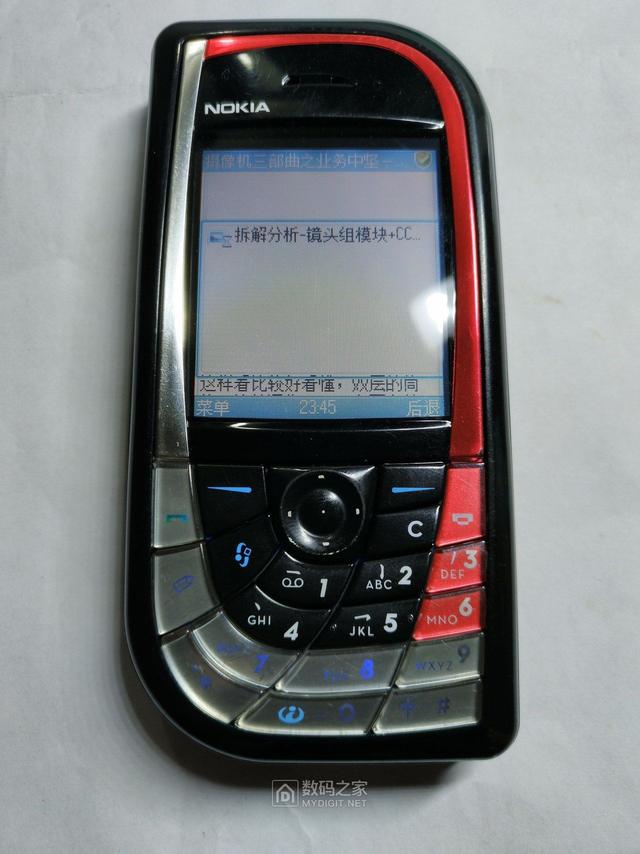

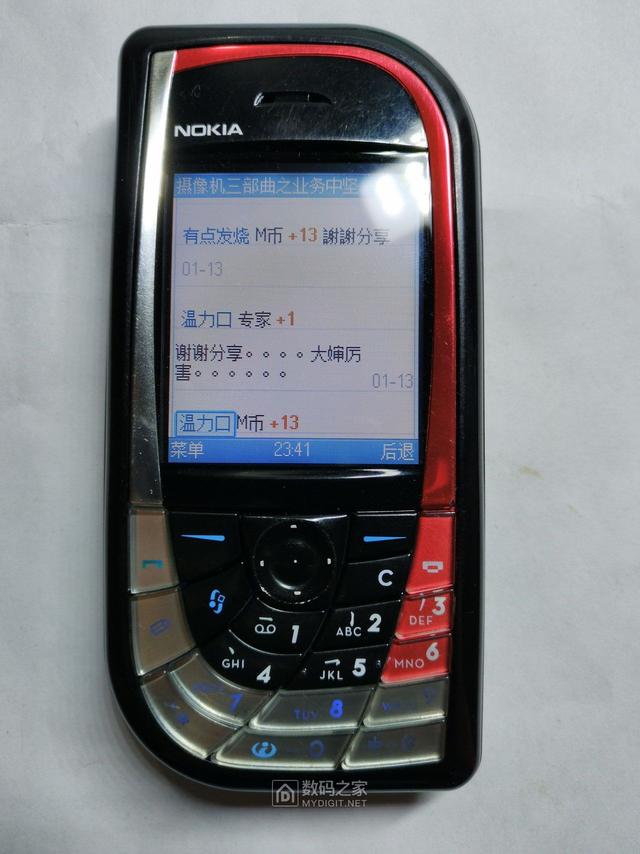

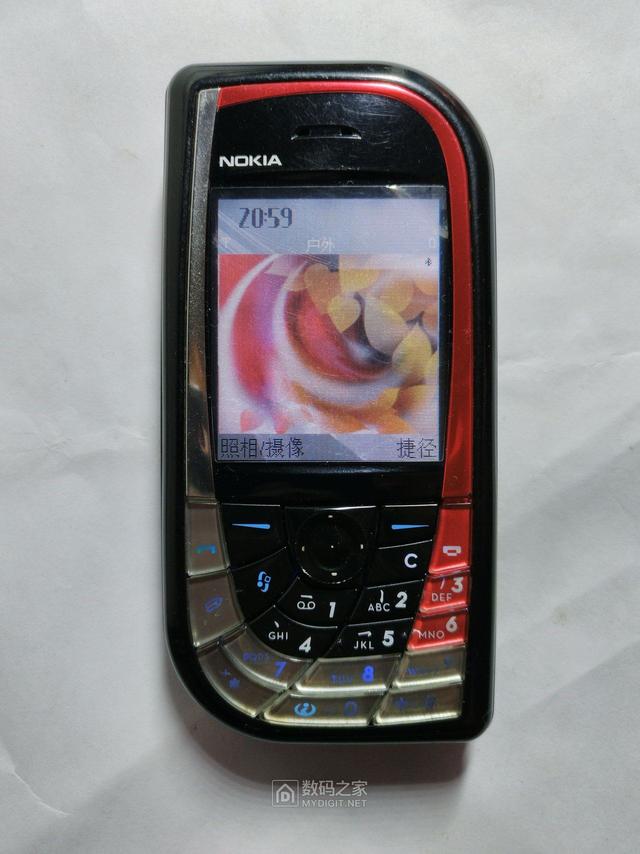

这是今天的主角:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

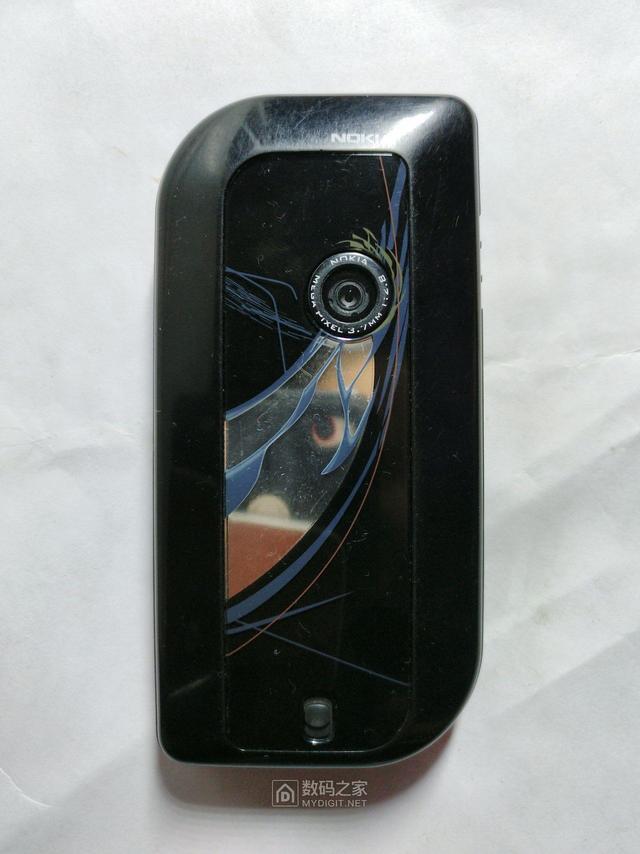

背面,满是岁月留下的痕迹:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

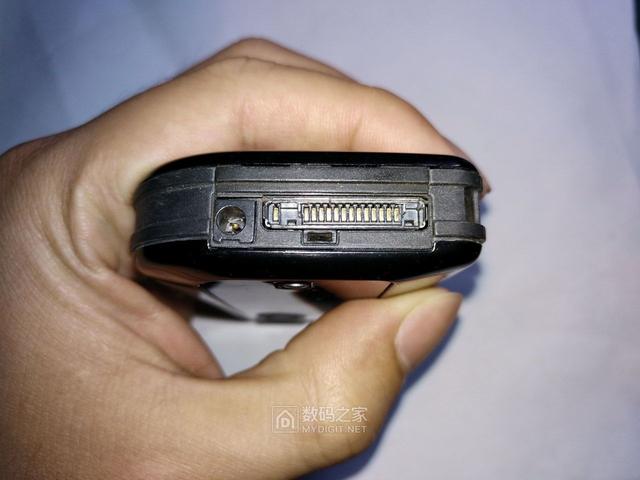

这缺德的接口,耳机和数据共用,而且触点外露,很容易氧化脏污,导致接触不良。

左边的小圆孔是充电口,充电时不影响耳机使用。虽然有3.5㎜耳机转接线,不过音质实在是辣耳朵,而且不支持立体声输出,原生蓝牙也不支持A2DP协议,如果直接连蓝牙耳机音质同样辣耳朵。所以本机的MP3功能基本是废的。

理论上可以安装MSI BluePlayer之类的软件来支持A2DP协议,不过网上下的MSI BluePlayer我试过全部闪退打不开,如果谁有能用的,麻烦发我一份,多谢多谢!

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

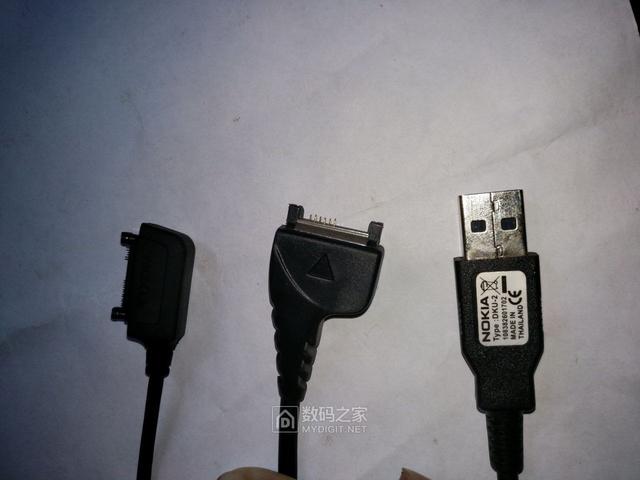

配套的数据线和耳机线,这种外露触点也不知道是谁发明的,真是问题多多。另需注意本机只能使用专用充电器,不支持通过USB口充电。

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

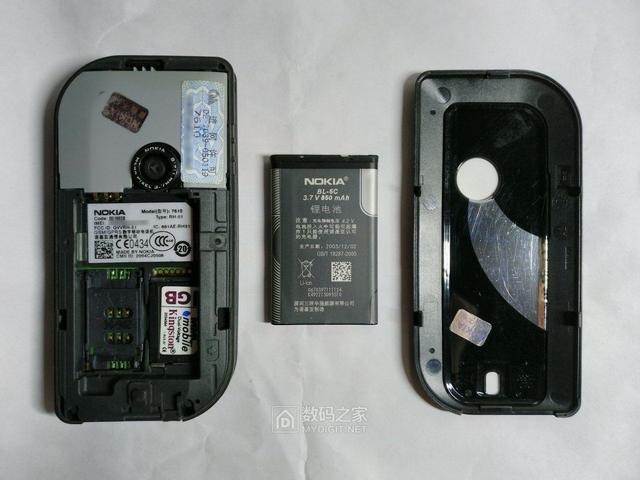

打开后盖,拿出电池:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

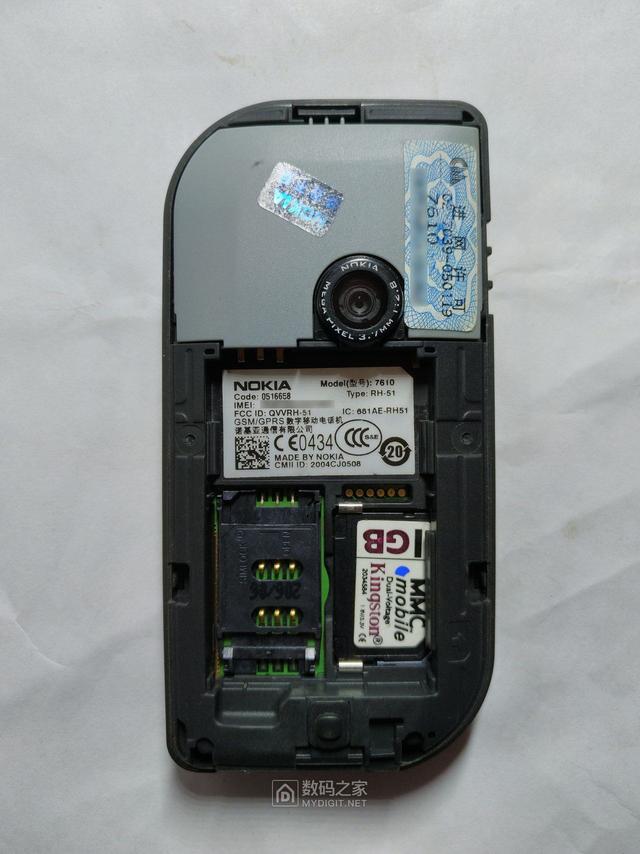

本体:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

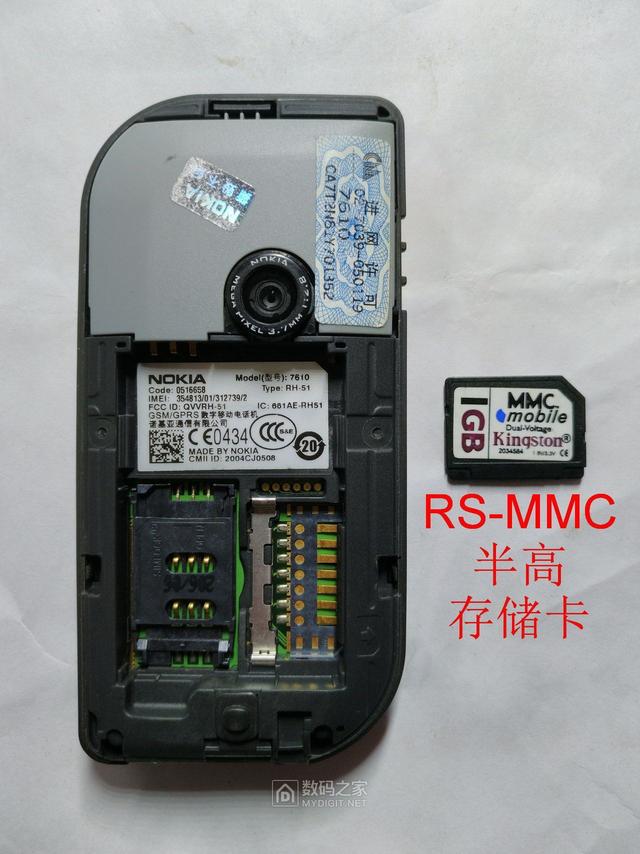

这种RS-MMC存储卡现在早已见不着了:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

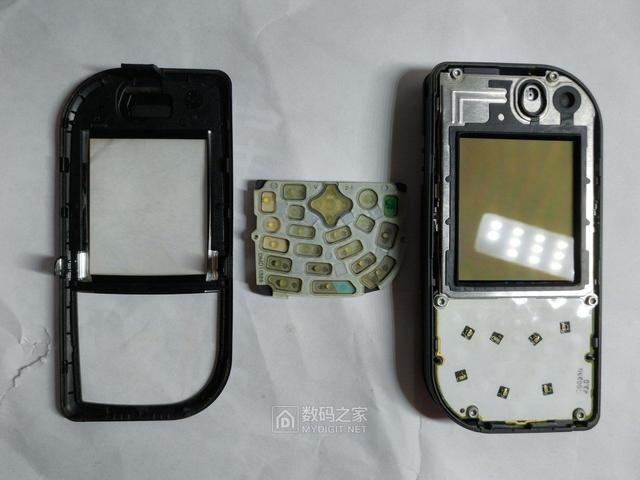

打开前盖:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

本体:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

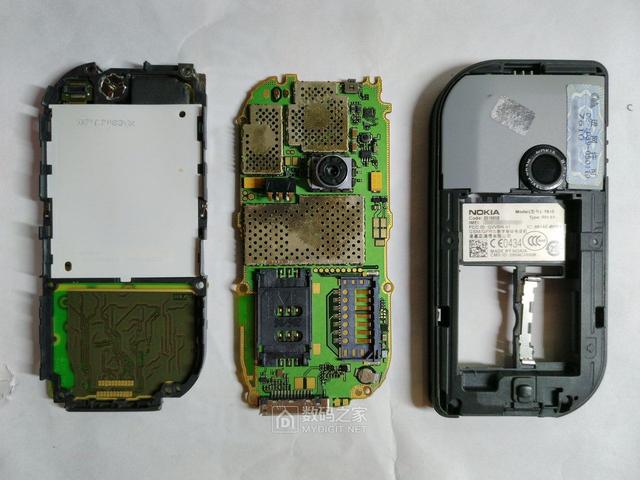

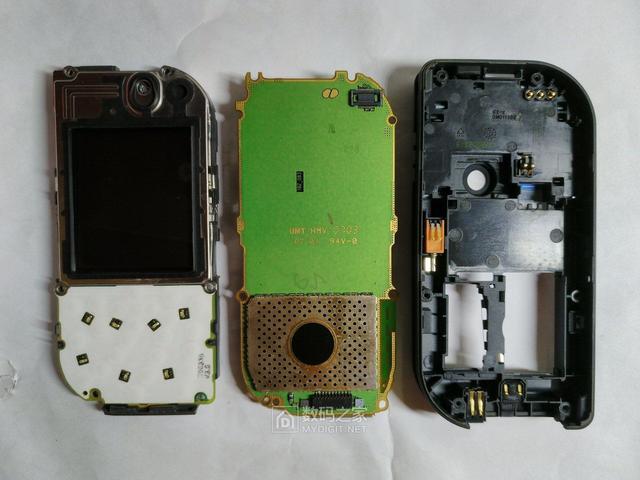

拧下螺丝,分离成“三大总成”:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

翻一面看看:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

主板正面(屏幕面):

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

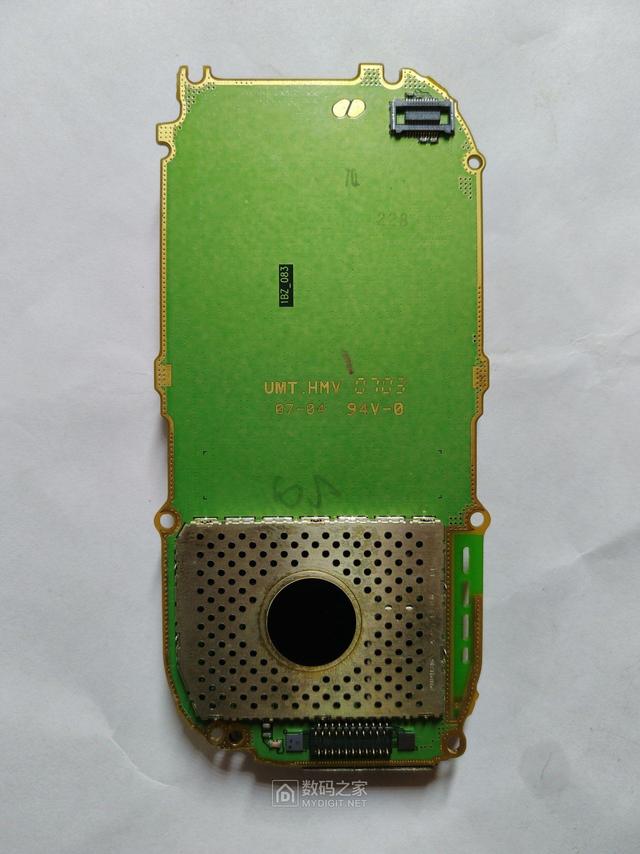

主板背面(后盖面):

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

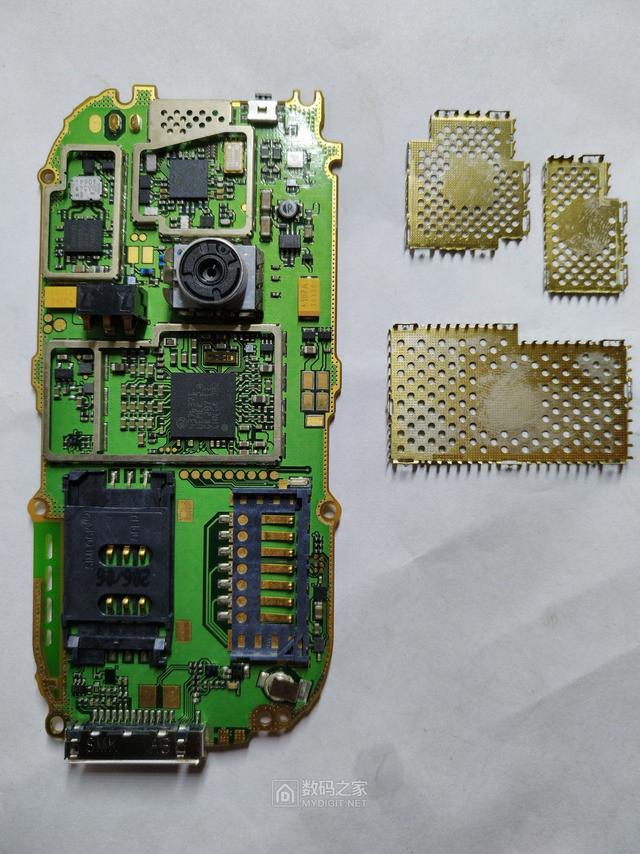

打开主板正面的屏蔽罩:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

芯片一览无遗:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

芯片说明,值得注意的是CPU型号和诺基亚的经典游戏手机“N-GAGE QD”相同,但主频稍高(N-GAGE QD的CPU仅工作在104MHz)。正是由于硬件的相似性,7610破解后可以运行N-GAGE游戏,但兼容性不好,大部分游戏都有问题。

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

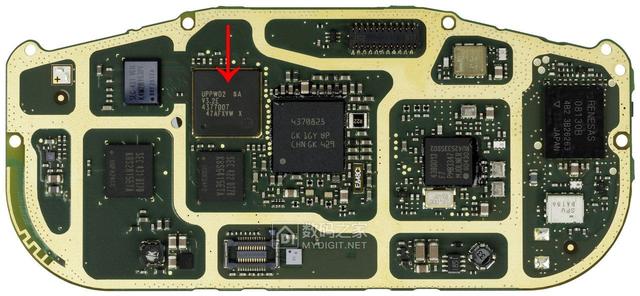

这是N-GAGE QD的主板,注意CPU型号(红色箭头所指):

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

这张看得清楚一点:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

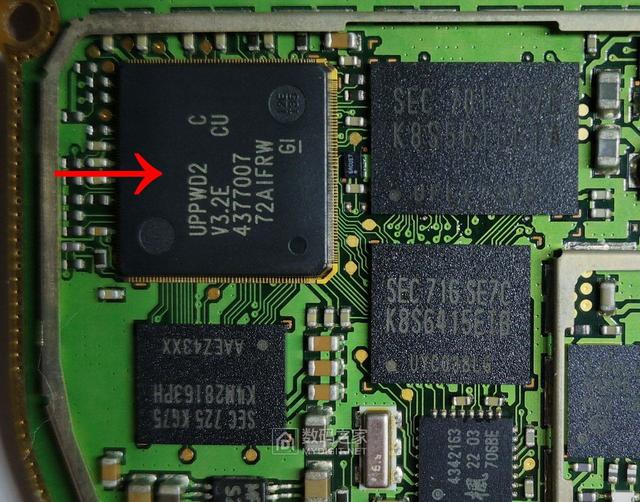

7610的CPU:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

呵呵,是不是一样的:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

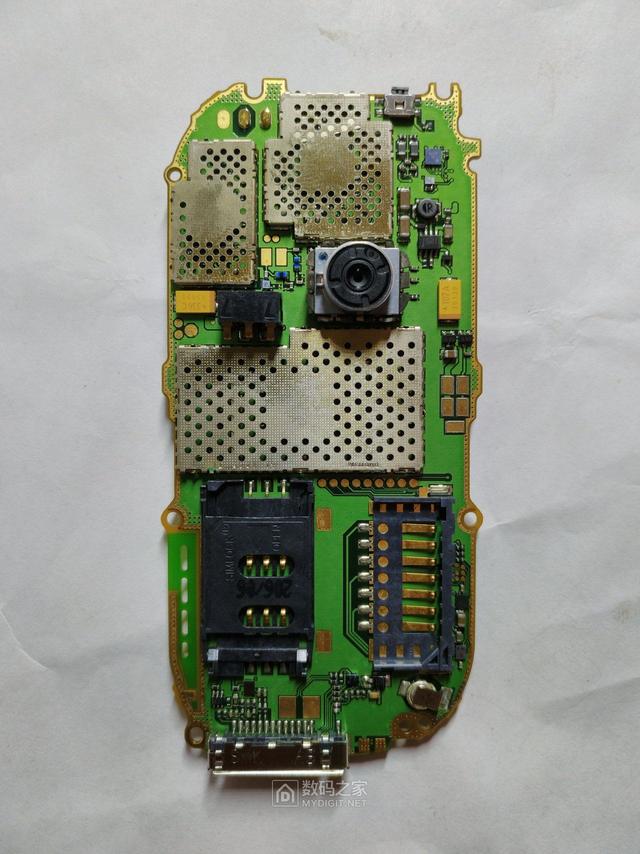

主板背面的屏蔽罩也去掉:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

整体特写:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

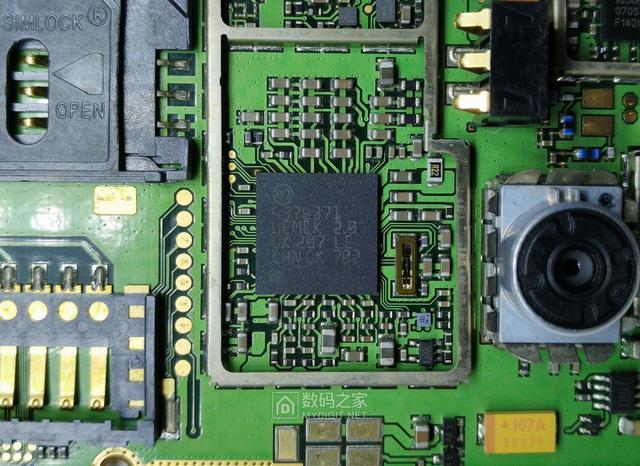

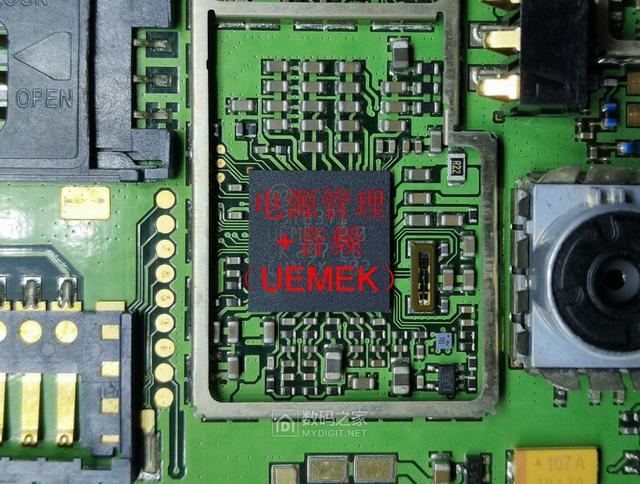

电源管理IC:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳


十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

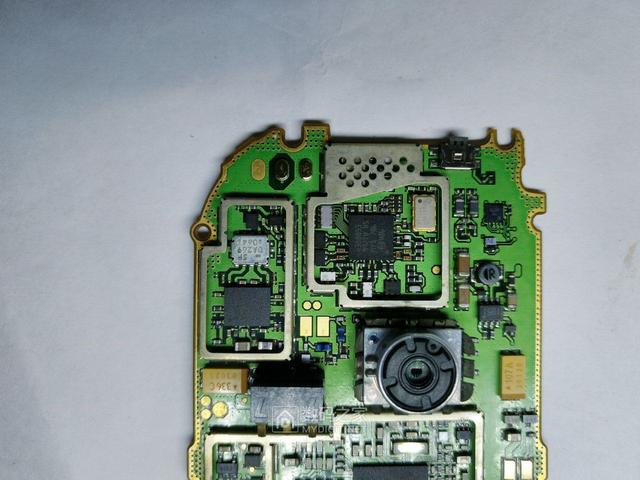

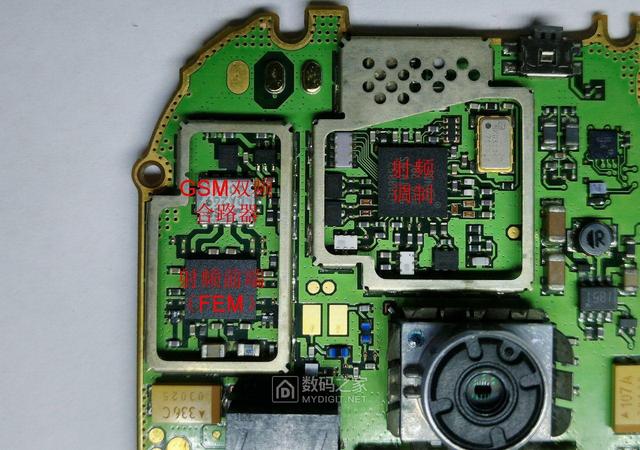

射频部分:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳


十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

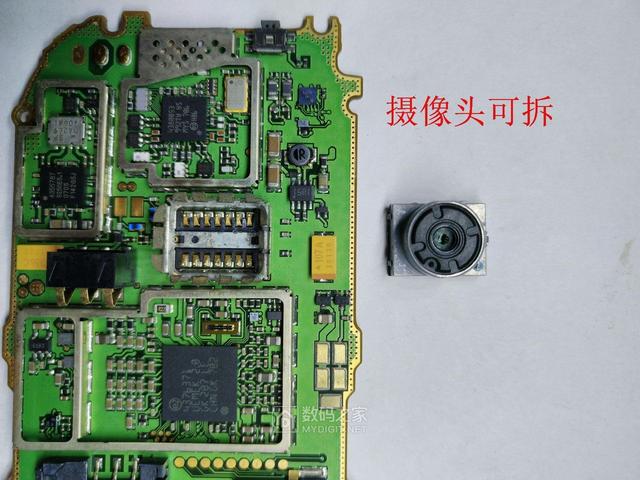

摄像头是插在座子上的,可以拆下来:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

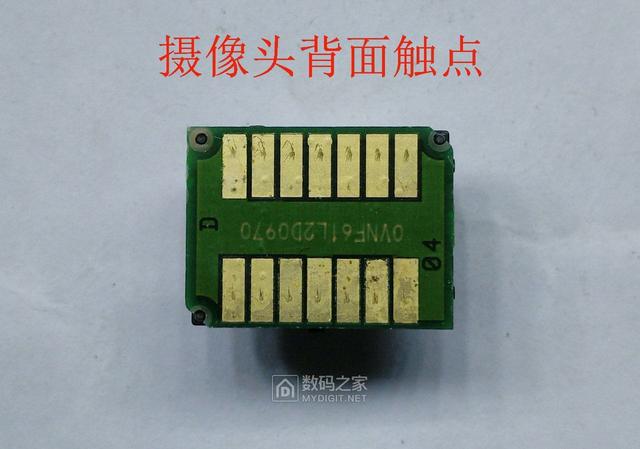

摄像头背面的触点已经有点氧化了:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

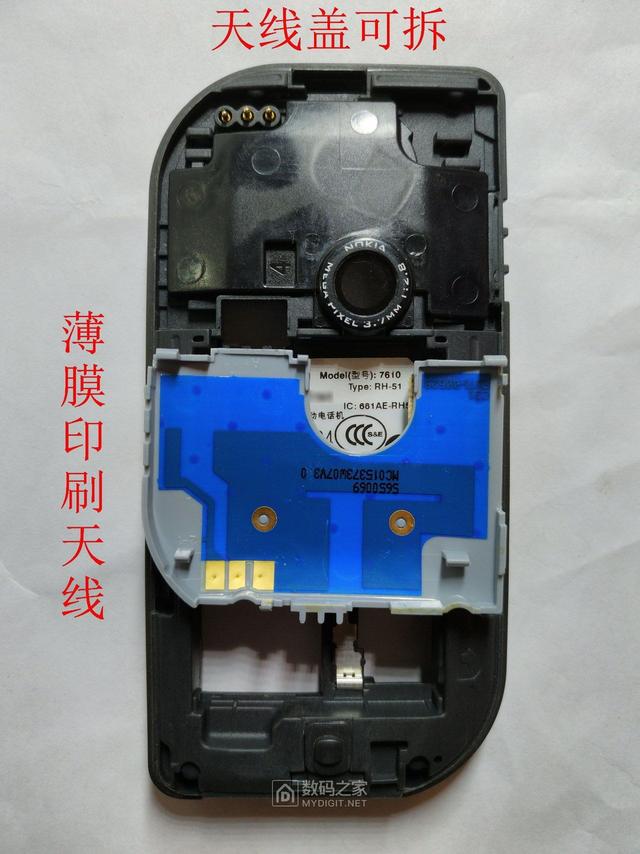

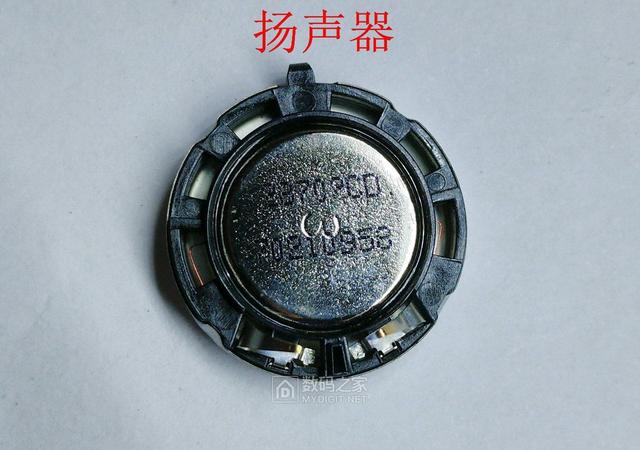

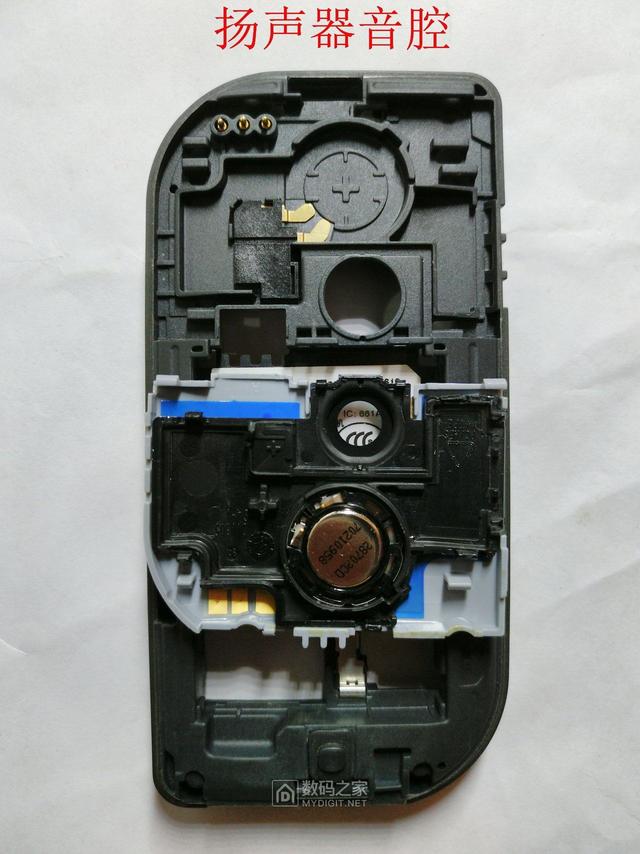

主板的拆解到此为止,继续拆解中壳上的附属部件,天线盖和扬声器音腔,不得不说巨大的天线带来了极高的信号传输质量,随时满格信号不是梦;不过看似大口径的扬声器和大音腔并没有带来音量和音质上的提升,整体音量偏小,音质辣耳朵,既无高音也无低音,声音沙哑,就像是小孩的发声玩具的那种感觉。

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳


十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳


十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳


十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

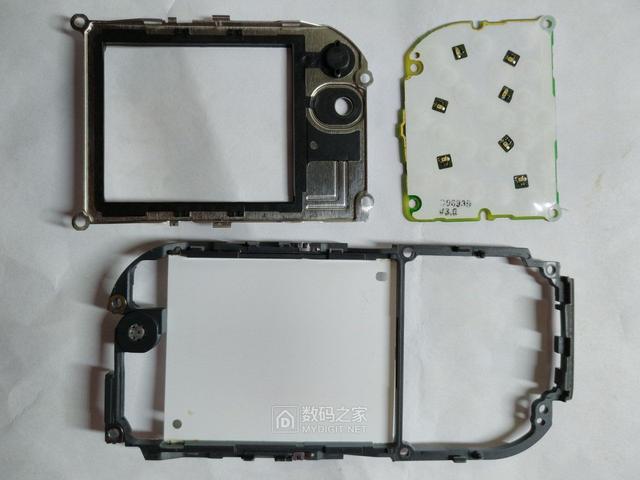

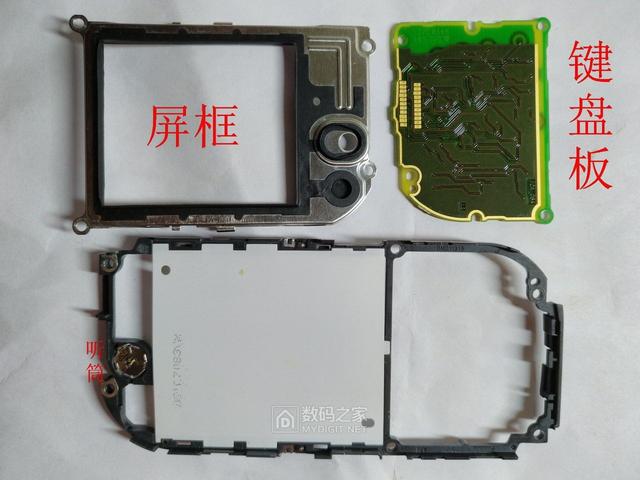

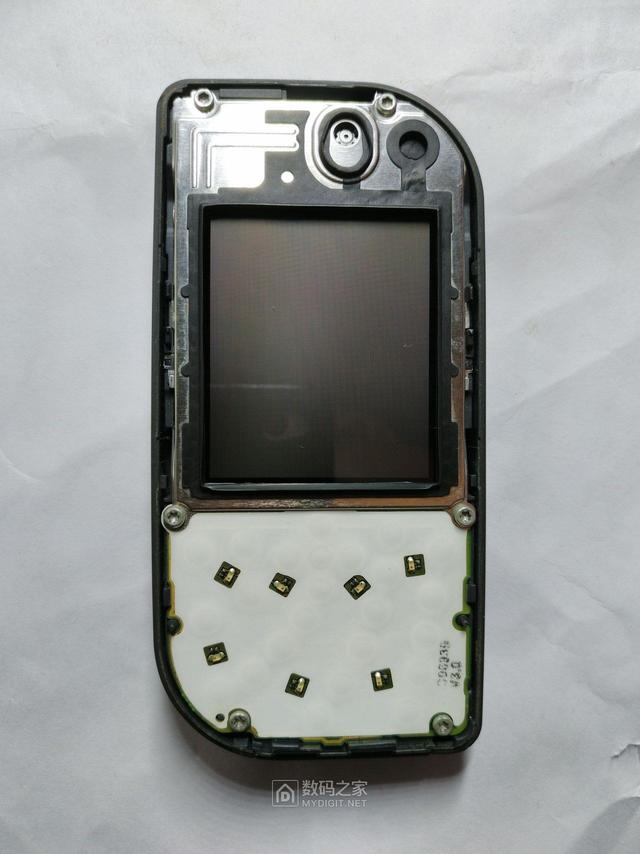

固定屏幕、键盘的框子:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳


十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

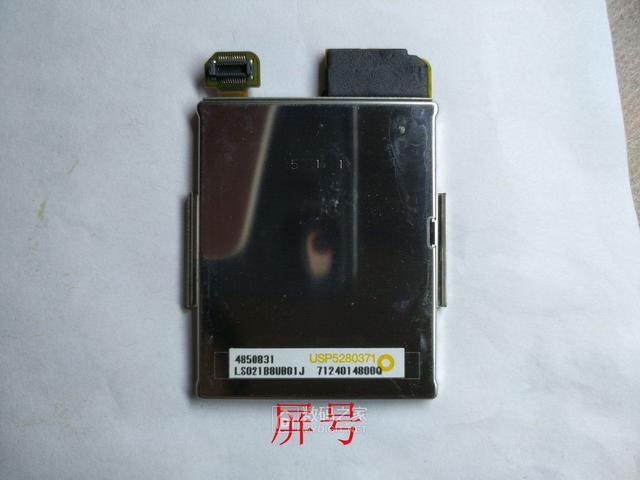

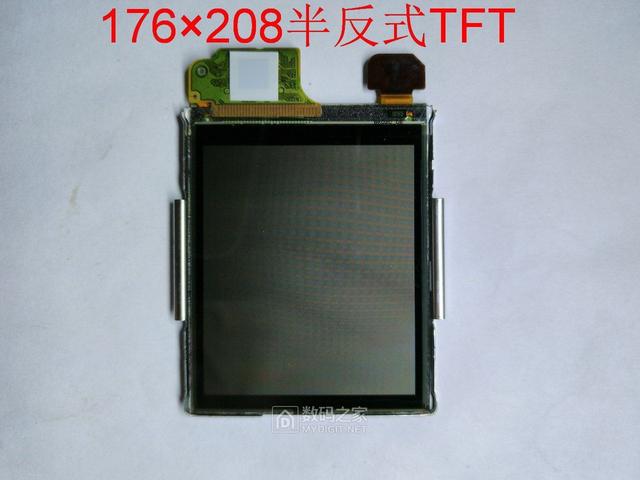

屏幕,这种半反射式TFT可以在阳光下看清显示内容,而且机器设置中也可以完全关闭背光,这种屏幕在如今的手机中已经见不到了。

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳


十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

全家福:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

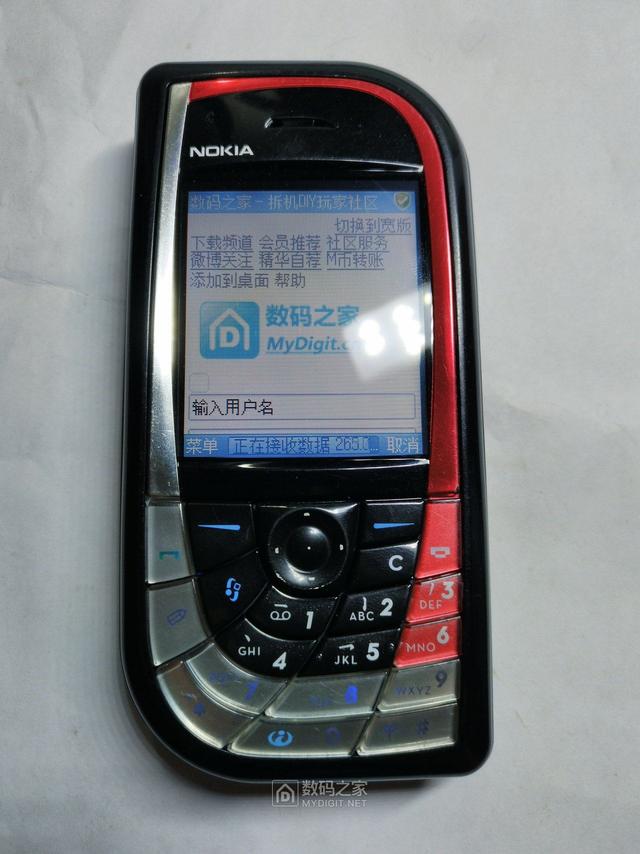

装好,试着用UC浏览器上一下论坛,居然还能正常进入,可以用账号密码登陆,不过只能进老站,新站会提示XML解析失败。

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

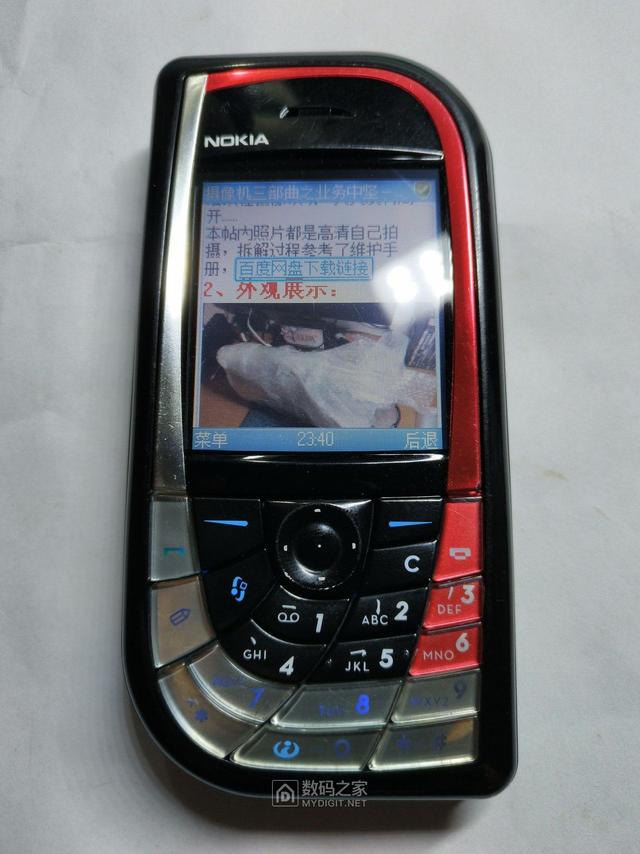

随便点开一个帖子,可以正常加载,图片可以显示:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

评分列表正常显示:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

然而继续向下滚动,提示系统内存不足,然后图片就全部消失了:

十五年前的直板机皇诺基亚NOKIA 7610拆解,时代艳

看来区区16MB的内存确实也干不了啥了,电子产品更新换代太快,现在的手机内存动不动就是6G起步,我们也只有随波逐流,十五年前是机皇,十五年后它啥也干不了。

完,欢迎围观,走过路过不要错过!

谢谢观看!
